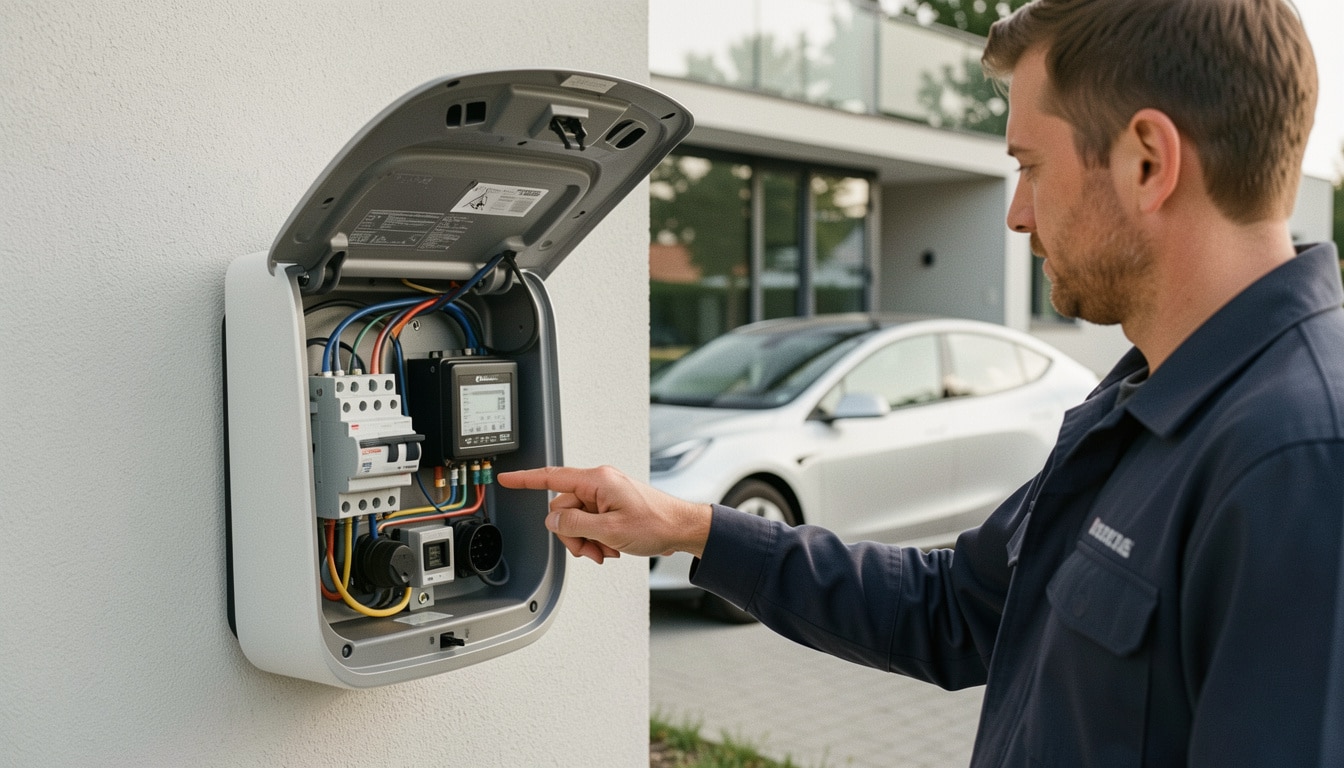

Schéma d’une borne de recharge pour voiture électrique

Avant de raccorder quoi que ce soit, il y a un détail qui change tout : comprendre comment votre future recharge va être pensée. Le schéma d’une borne de recharge pour voiture électrique représente la feuille de route qui relie sécurité, puissance et confort au quotidien. Il explique où passe l’énergie, quels éléments protègent votre logement et comment éviter les erreurs coûteuses dès l’installation. En lisant ce guide, vous allez gagner en clarté, mieux dialoguer avec un électricien et assurer une mise en service plus sereine, surtout si vous voulez recharger chez vous sans stress.

Dans une maison à Lyon, à Rennes ou en périphérie de Toulouse, beaucoup de particuliers découvrent qu’un bon plan évite 80 % des hésitations. Le schéma borne de recharge voiture electrique devient alors un outil simple pour comprendre la logique du circuit, choisir les bonnes protections et préparer une installation durable. Vous allez voir, étape par étape, comment une borne fonctionne réellement et pourquoi ce dessin technique peut vous faire économiser du temps, des allers-retours et parfois plusieurs centaines d’euros.

Comprendre le rôle du schéma avant de brancher quoi que ce soit

Pourquoi ce dessin change tout avant l’installation

Avant même de poser une borne, le schéma aide à découvrir le chemin exact de l’électricité et à visualiser chaque borne dans son environnement. Il sert à découvrir où se placent les protections, à anticiper la borne adaptée au véhicule et à éviter une installation improvisée. Sans ce repère, on confond vite les fils, les fonctions et les priorités de sécurité. Pour vous, c’est un gain de lisibilité immédiat : le schéma borne de recharge voiture electrique devient un guide simple, presque comme un plan de cuisine avant les travaux. Vous pourriez également être intéressé par peut-on recharger une voiture électrique sur une prise normale.

Le plus utile, c’est qu’il rassure. Vous voyez comment la borne dialogue avec le réseau, où intervient la protection et pourquoi chaque borne doit être pensée avant le premier branchement. Dans un projet domestique, cette préparation évite bien des surprises, surtout quand l’électricité du logement est déjà très sollicitée par le chauffage ou l’électroménager.

Schéma fonctionnel ou schéma de câblage : ne pas confondre

Le schéma fonctionnel montre la logique générale : alimentation, protection, borne, puis véhicule. Le schéma de câblage, lui, détaille les connexions concrètes, les bornes de raccordement et l’ordre des branchements. Pour bien découvrir votre projet, il faut distinguer les deux. L’un explique le rôle de chaque borne, l’autre prépare le travail réel sur le terrain. Cette différence compte énormément quand on parle d’installation, car elle évite de croire qu’un dessin simplifié suffit à tout faire.

• Définir la fonction de la borne
• Comprendre l’utilité du schéma
• Comparer logique et câblage

Les éléments qui composent une borne de recharge bien pensée

Le tableau électrique comme point de départ

Tout part du tableau, car c’est lui qui distribue l’énergie vers la borne. On y ajoute un disjoncteur dédié, un différentiel adapté, puis le câble qui alimente la borne jusqu’au point de charge. La mise à la terre complète l’ensemble et permet de connecter l’équipement dans de bonnes conditions. Quand chaque borne est reliée à un circuit clair, l’installation devient plus lisible et plus sûre, surtout si votre logement date des années 2000 et n’a pas été modernisé récemment.

Dans un schéma borne de recharge voiture electrique, le tableau n’est donc pas un détail : il organise tout. Une borne bien pensée commence toujours par un point de départ propre, avec des protections séparées, afin de limiter les coupures intempestives et les échauffements inutiles.

Protections, terre et liaison : le trio qui sécurise tout

Voici les éléments essentiels à retenir avant de connecter une borne : le disjoncteur protège contre la surcharge, le différentiel repère les défauts d’isolement, la terre évacue les anomalies, le câble transporte l’énergie, le tableau distribue, et la borne pilote l’ensemble. Chacun a un rôle précis, et c’est leur combinaison qui garantit une recharge stable. Si un seul maillon manque, la sécurité baisse rapidement, surtout sur une ligne sollicitée plusieurs heures d’affilée.

Comment l’électricité circule jusqu’au véhicule

Quand vous lancez une recharge, le courant part du tableau électrique, passe par la borne, puis arrive au véhicule. La fonction de la borne est de contrôler ce courant électrique pour qu’il reste compatible avec la batterie. Dans une recharge domestique de 7,4 kW, par exemple, votre véhicule peut récupérer plusieurs dizaines de kilomètres d’autonomie en une nuit, selon la capacité de la batterie. Le schéma borne de recharge voiture electrique aide justement à comprendre ce trajet sans jargon inutile. Pour approfondir ce sujet, consultez notre guide sur durée recharge voiture electrique.

Le principe reste simple : l’énergie circule, la borne vérifie, le véhicule accepte. Cette logique de recharge électrique évite les déséquilibres et protège le matériel. Pour vous, cela signifie une charge plus régulière, moins de risques et une meilleure lecture de ce qui se passe réellement pendant la recharge. Pour aller plus loin, lisez borne recharge voiture électrique autoroute.

• Le courant arrive au tableau
• La borne le régule
• Le véhicule reçoit l’énergie
• La charge se stabilise

Du tableau à la borne, puis de la borne au véhicule

Le trajet est très concret : le courant électrique quitte le tableau, traverse la protection dédiée, rejoint la borne, puis alimente le véhicule. La recharge électrique ne se limite pas à “brancher et attendre” ; elle repose sur une chaîne cohérente. Si votre véhicule accepte 11 kW mais que la borne est limitée à 7,4 kW, la charge restera bridée par la borne. C’est là que le schéma borne de recharge voiture electrique devient précieux, car il montre ce que chaque maillon peut réellement supporter.

Ce que la borne contrôle pendant la charge

Pendant la charge, la borne contrôle l’intensité, la température et la continuité du courant électrique. Elle ajuste la recharge électrique pour rester dans une plage sûre, puis coupe si une anomalie apparaît. Cette fonction est essentielle, car elle évite de solliciter inutilement le véhicule ou l’installation. Vous gagnez ainsi en confort, mais aussi en fiabilité sur le long terme. En complément, découvrez brancher sa voiture électrique sur une prise normale.

Les protections à prévoir pour une borne fiable et sûre

Une borne fiable repose d’abord sur la sécurité. Il faut respecter une protection dédiée avec disjoncteur, différentiel, circuit divisionnaire et liaison à la terre. Le disjoncteur divisionnaire protège la ligne, le différentiel divisionnaire détecte les défauts, et l’ensemble doit assurer une coupure rapide en cas d’anomalie. Cette norme de bon sens permet aussi d’éviter les surchauffes et les coupures répétées, surtout quand la borne fonctionne plusieurs heures.

Une erreur fréquente consiste à raccorder la borne sur un circuit déjà partagé avec d’autres usages. C’est justement ce qu’il faut éviter pour préserver la sécurité et garder une installation lisible. Avec le bon schéma, vous réduisez fortement les risques et vous gagnez en tranquillité d’esprit.

• Prévoir un disjoncteur dédié
• Installer un différentiel adapté
• Créer un circuit divisionnaire
• Vérifier la mise à la terre
• Éviter tout partage de ligne

La norme NF C 15-100 et les règles à connaître

La norme NF C 15-100 encadre l’installation électrique dans le logement et impose des règles claires pour une borne. Elle demande de respecter un circuit adapté, une protection spécifique et une organisation cohérente du tableau. Pour une borne au domicile, cette norme électrique évite les montages approximatifs et sécurise durablement l’ensemble. Un professionnel sait lire ces exigences et peut adapter le projet à la réalité du logement, ce qui rassure beaucoup de particuliers.

Dans une maison récente, la norme facilite souvent la mise en place d’une borne sur un circuit dédié. Dans un pavillon plus ancien, l’électricien vérifie souvent l’état du tableau, la terre et la capacité de l’installation. Le schéma borne de recharge voiture electrique sert alors de base commune entre vous et le professionnel.

• Vérifier la conformité du circuit
• Protéger la borne par un dispositif dédié
• Adapter l’installation au logement
• Faire valider le projet par un électricien

Ce que la norme impose dans un logement

Dans un logement, la norme impose une installation électrique cohérente, avec protections adaptées et circuit clairement identifié. La borne ne doit pas être raccordée au hasard, mais sur un départ pensé pour elle. Cette exigence permet de conserver une alimentation stable et de limiter les incidents.

Pourquoi un professionnel rassure autant que le schéma

Un professionnel voit immédiatement ce que le schéma ne raconte pas : l’état réel du tableau, la qualité de la terre et les contraintes du domicile. Son regard complète le dessin et sécurise le projet.

Choisir la bonne puissance selon son usage réel

La puissance doit être choisie selon votre voiture, votre rythme de charge et votre domicile. Pour une recharge quotidienne, une puissance plus élevée peut être utile, alors qu’un usage occasionnel demande souvent moins. Le bon produit dépend aussi du type de véhicule, de la capacité du tableau et du temps dont vous disposez. Une borne de 3,7 kW, par exemple, suffit parfois pour une petite voiture utilisée en ville, alors qu’un modèle de 7,4 kW convient mieux à un foyer actif.

Choisir la bonne puissance, c’est éviter de payer trop cher pour un besoin inutile ou, à l’inverse, de recharger trop lentement. Le schéma borne de recharge voiture electrique aide à relier votre usage réel au bon produit, sans surdimensionner l’installation.

• Analyser la voiture utilisée
• Évaluer la fréquence de charge
• Vérifier la capacité du domicile
• Choisir une puissance cohérente

Recharge occasionnelle ou quotidienne : pas le même besoin

Si vous rechargez une voiture seulement le week-end, une puissance modérée peut suffire. En revanche, pour une charge quotidienne, mieux vaut un type de borne plus rapide et plus stable. Le bon choix dépend donc de votre rythme de vie, pas seulement de la voiture.

Adapter la borne au véhicule et au foyer

Le foyer compte autant que la voiture. Si plusieurs appareils consomment déjà beaucoup, il faut choisir une puissance compatible avec le reste du domicile.

Installer une borne étape par étape sans se tromper

L’installation se déroule toujours par étape : repérage du tableau, choix de l’emplacement, tirage du câble, ajout des protections, raccordement, puis test final. À chaque étape, il faut installer proprement, vérifier le circuit et connecter les éléments dans le bon ordre. Cette méthode évite les reprises coûteuses et assure un résultat plus propre, surtout si le chantier se fait dans un garage étroit ou un sous-sol humide.

Avant l’intervention, préparez l’accès, libérez l’espace et vérifiez que le tableau est lisible. Une installation bien préparée permet de gagner du temps et de réduire les imprévus. Le schéma borne de recharge voiture electrique reste votre fil conducteur du début à la fin.

• Repérer le tableau
• Choisir l’emplacement
• Tirer le câble
• Poser les protections
• Raccorder la borne
• Tester le fonctionnement

Préparer le chantier et vérifier le tableau

Avant de commencer, il faut installer le matériel au bon endroit, vérifier la ligne disponible et contrôler le tableau. Cette étape évite les mauvaises surprises au moment du raccordement.

Raccorder, tester et valider le fonctionnement

Une fois le câble posé, on peut connecter la borne, lancer les tests et valider la mise en service. Si tout est stable, l’installation est prête.

Les différences entre maison, garage et copropriété

Le lieu change beaucoup de choses. En domicile individuel, l’installation est souvent plus simple, car vous contrôlez la ligne et l’accès au tableau. En copropriété, il faut parfois contacter le syndic ou un professionnel pour vérifier la faisabilité. Une borne peut aussi être posée dans un garage fermé, mais la sécurité, l’humidité et la distance au tableau doivent être étudiées. Selon le contexte, la borne peut demander une ligne plus longue, une protection renforcée ou une validation préalable.

Dans une maison individuelle, le schéma est souvent plus direct. En copropriété, il devient plus administratif et parfois plus technique. Le bon réflexe consiste à comparer les contraintes avant de lancer l’installation.

• Vérifier l’accès au tableau
• Étudier la longueur de ligne
• Contrôler la sécurité du lieu
• Anticiper les autorisations
• Adapter la borne au contexte

Conseils d’expert pour éviter les erreurs les plus courantes

Les erreurs les plus fréquentes sont faciles à éviter si vous prenez le temps de relire le schéma. Ne pas recommander un circuit partagé, sous-estimer la puissance, oublier la terre, négliger le différentiel ou utiliser un câble trop léger : voilà ce qu’il faut éviter. Une aide sérieuse, un tuto clair et une application de suivi peuvent aussi vous aider à vérifier les étapes. Si un doute persiste, mieux vaut contacter un professionnel plutôt que de bricoler.

Je recommande toujours une checklist finale avant mise en service : borne fixée, protections présentes, raccordement vérifié, test effectué et câble sans tension anormale. Une borne bien préparée, c’est une recharge plus sûre et plus durable. Le schéma borne de recharge voiture electrique reste votre meilleur allié pour éviter les oublis.

• Ne pas partager la ligne
• Ne pas négliger la terre
• Ne pas sous-dimensionner le câble
• Ne pas ignorer les protections
• Ne pas lancer sans test
• Ne pas improviser en cas de doute

FAQ – Questions fréquentes sur le schéma d’une borne de recharge

À quoi sert un schéma avant d’installer une borne chez soi ?

Il sert à comprendre l’installation, à repérer les protections et à préparer la recharge électrique du véhicule en toute sécurité.

Quelle protection électrique faut-il prévoir pour une recharge sécurisée ?

Il faut au minimum un disjoncteur, un différentiel adapté et une bonne terre pour protéger la borne et le véhicule.

Peut-on raccorder une borne sur le tableau existant ?

Oui, si le tableau permet une ligne dédiée et si l’installation électrique reste conforme à la norme.

Faut-il toujours passer par un professionnel ?

C’est fortement recommandé, surtout pour une borne électrique au domicile, car le professionnel sécurise l’installation et le raccordement.

Comment savoir si la puissance choisie convient au véhicule ?

Il faut vérifier la puissance acceptée par le véhicule, le temps de recharge souhaité et la capacité de la borne.

Quelle différence entre prise renforcée et borne murale ?

La prise renforcée recharge plus lentement, alors que la borne murale offre une recharge électrique plus rapide et mieux contrôlée.

Que vérifier avant de mettre l’installation en service ?

Vérifiez le disjoncteur, le différentiel, la terre, le câblage, la sécurité générale et la compatibilité avec le véhicule.
